Стальные натяжители.

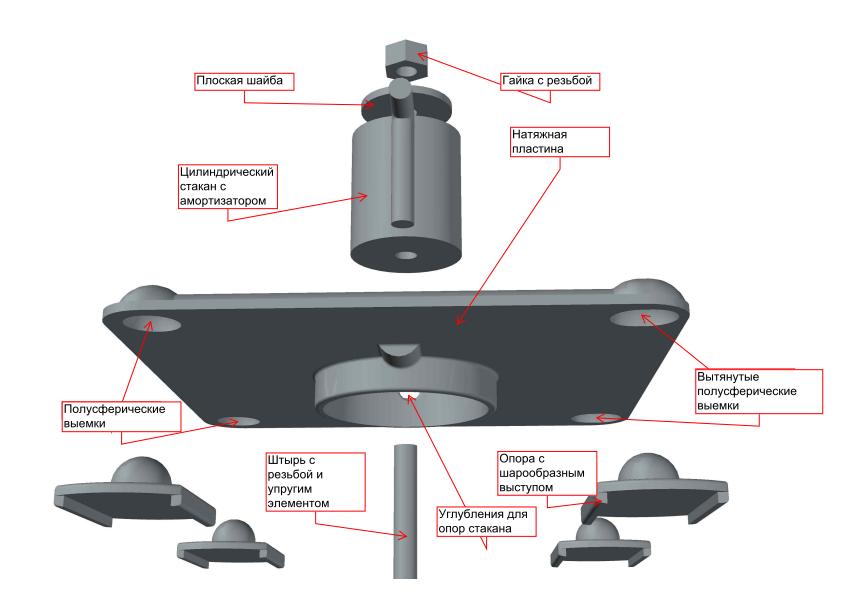

Натяжитель на первый взгляд простой узел, но его задача не только создавать вертикальную нагрузку, но и компенсировать посторонние тяжения, при деформациях в конструкции. Натяжитель состоит, из: анкерного крепления в фундаменте, упругого элемента (трос, цепь, стержень), штыря с проушиной и резьбой, цилиндрического стакана, амортизатора (пружина, резина), прижимной пластины с отверстием под стакан в центре и полусферическими выемками по углам по одному краю и вытянутыми полусферическими выемками по другому краю, и шаровых опор.
Установка натяжителя производится следующим образом. На прижимные бруски устанавливаются шаровые опоры, на опоры накладывается пластина и полусферическими выемками фиксируется на шарообразных выступах опор по краям пластины, и таким образом создаётся их подвижная связь. Через центральное отверстие пластины, вставляется стакан с двумя наружными упорами в специальные углубления по краям отверстия пластины, для создания подвижной связи. Через отверстие снизу в днище стакана пропускается штырь с резьбой, на котором закреплен упругий элемент (трос, цепь, стержень). В стакан со стержнем, вставляется амортизатор. На стержень одевается плоская шайба и опирается на амортизатор в стакане. По резьбе на стержне, узел обтягивается гайкой.
Как работает натяжитель и создаёт вертикальную нагрузку? всем понятно, как компенсирует вредные тяжения? попробуем разобраться. Давайте представим, что конструкция подверглась деформации, и один край пластины с опорами приподнялся, а другой край с опорами опустился. В случае перемещения опор наружного и внешнего краёв стены между ними изменяется расстояние и происходит поворот в соединениях опора - прижимная пластина. При изменении расстояния между опорами, происходит линейное перемещение шарообразных выступов опор в вытянутых полусферических выемках (кроме их поворота в выемках), по одному краю стены. Линейным перемещением выступов опор в выемках, гасятся горизонтальные тяжения. По другому краю стены, соединения опора – прижимная пластина обеспечивают только поворот между пластиной и опорами, для необходимой подвижной связи и жёстко фиксируются от линейных перемещений в горизонтальной плоскости. В это же время пластина поворачивается на упорах стакана в её углублениях, при этом стакан остаётся неподвижным в вертикальном положении и продолжает передавать строго вертикальную нагрузку на конструкцию, так срабатывает подвижная связь между пластиной и стаканом. Амортизатор в свою очередь сжимается или разжимается, компенсирует дополнительную нагрузку или недогрузку, созданные возникшими деформациями.

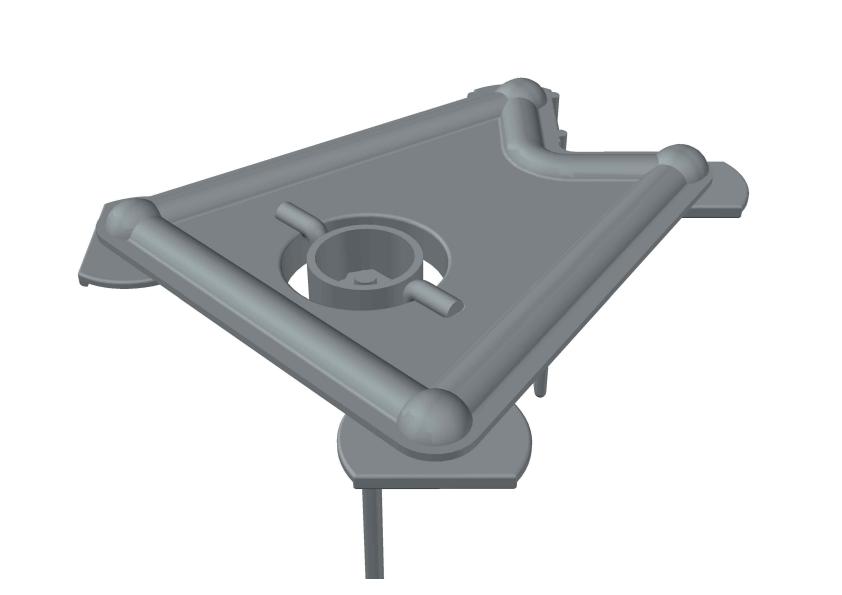

Натяжители делятся на, промежуточные и угловые. Конструкцию и работу натяжителей мы рассмотрели на примере промежуточного узла. Угловой натяжитель отличается от промежуточного, формой прижимной пластины, которая обеспечивает правильную работу натяжителя.
Предложенные натяжители необязательный элементы, но замену им придётся найти обязательно. Возможно и даже наверняка, у кого ни будь из Вас, есть лучший вариант замены. И возможно Вы захотите, поделится своими секретами с сообществом, спасибо.
